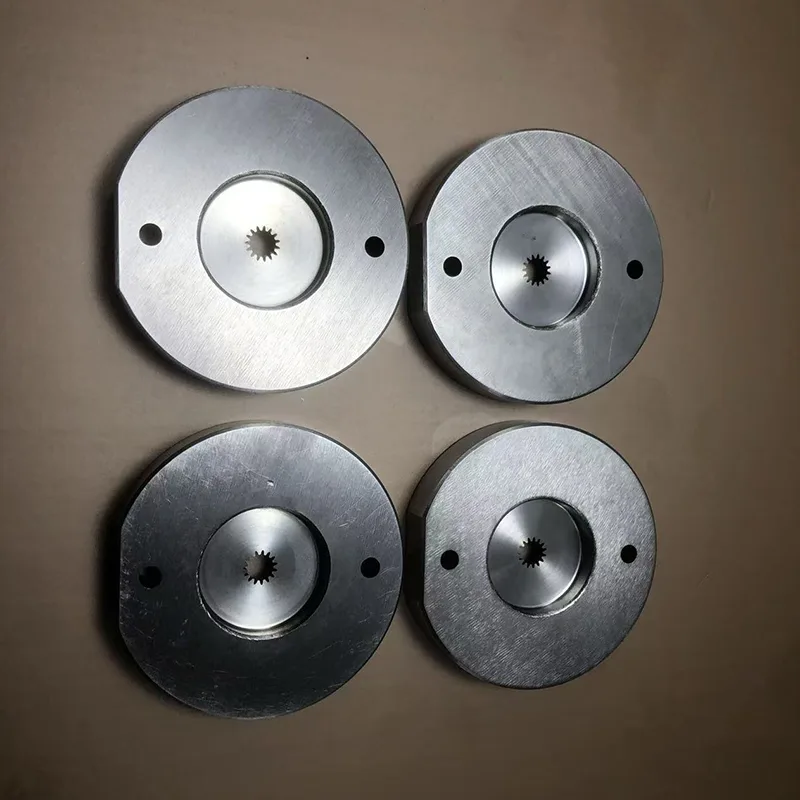

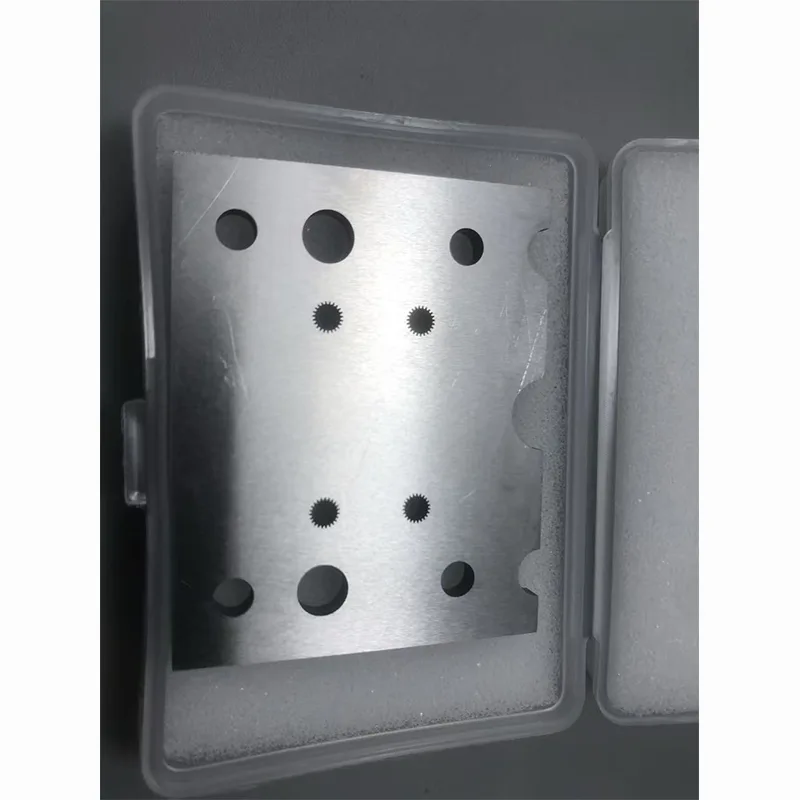

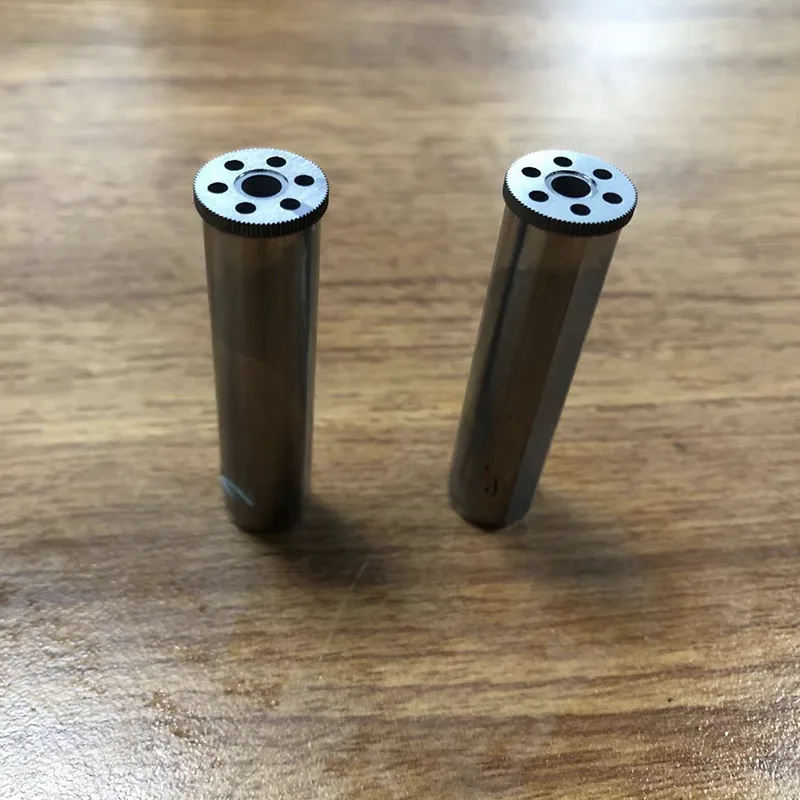

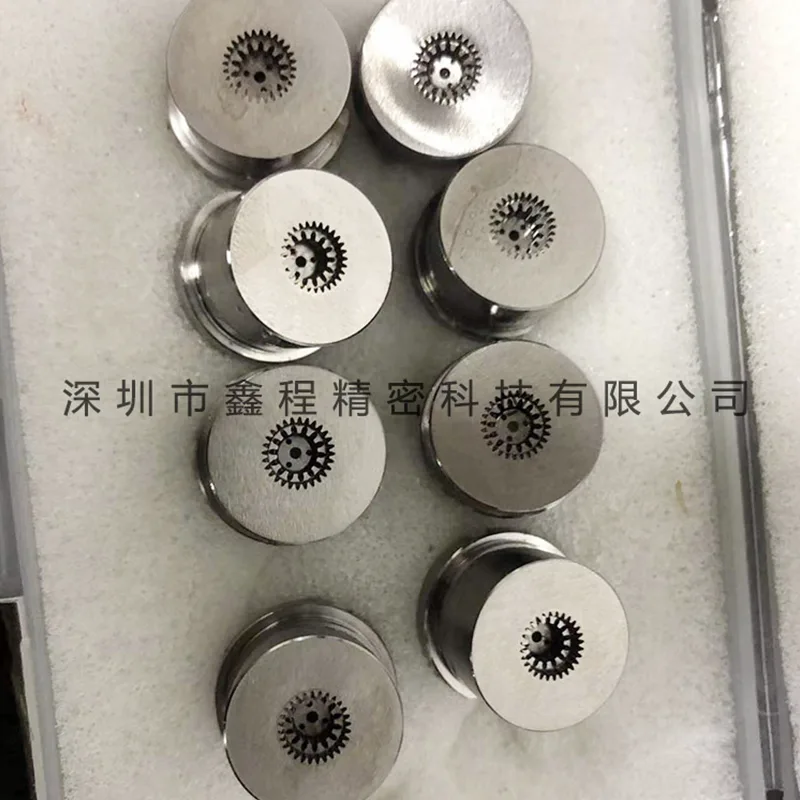

Engrenages de traitement de fil lent à fil fin de 0,07 mm

Avantage du processus

Nous adoptons une technologie de traitement de coupe lente à fil fin de 0,07 mm pour équilibrer les exigences de précision et l'efficacité de la production des engrenages à module moyen, fournissant des produits d'engrenages personnalisés avec des profils de dents précis et des performances fiables pour les scénarios de fabrication par lots, répondant à diverses demandes allant du petit lot unique à la production de masse à grande échelle.

1. Analyse des dessins et optimisation des processus : les ingénieurs analysent en profondeur les dessins 2D/3D des engrenages, optimisent le chemin d'alimentation du fil en combinaison avec les caractéristiques des lignes fines de 0,07 mm, conçoivent des paramètres de décharge exclusifs pour les profils de dents de module moyen et génèrent un ensemble technologique de traitement efficace.

2. Serrage par lots et réglage intelligent des outils : un montage matriciel multi-stations est adopté pour obtenir un serrage par lots de 30 pièces par fois, et un système de réglage visuel des outils AI est utilisé pour atteindre une précision de réglage des outils de niveau ± 0,003 mm, améliorant considérablement l'efficacité du serrage.

3. Traitement efficace et inspection des lots : une méthode de traitement en deux étapes de « coupe grossière – coupe fine » est adoptée. Toutes les 50 pièces sont échantillonnées et inspectées par un instrument de mesure d’image bidimensionnelle entièrement automatique. Le système renvoie automatiquement les écarts et calibre les paramètres pour garantir une précision stable des lots.

4. Inspection aléatoire des produits finis et traçabilité complète : Chaque lot est soumis à une inspection grandeur nature à trois coordonnées dans un rapport de 3 %, et un rapport d'inspection avec certification CNAS est émis. Une double étiquette « lot – numéro de série » est gravée au laser pour assurer une traçabilité complète de la qualité.

Indicateurs de performance

Domaines d'application diversifiés

Dans le domaine des dispositifs médicaux : Nous personnalisons des engrenages 0,5 module en acier inoxydable 316 pour le système de transmission des détecteurs de glycémie, avec une erreur de pas ne dépassant pas 0,006 mm, répondant aux normes d'hygiène de qualité médicale. Le volume d'approvisionnement mensuel est de 5 000 ensembles.

Dans le domaine des équipements intelligents : des engrenages 40Cr personnalisés avec un module de 1,5 pour les articulations de robots collaboratifs, avec une rugosité de surface de Ra0,3 μm, augmentent la capacité de charge de couple de 15 % et répondent aux exigences de mouvement précises des robots.

Champ de matériel de précision : les engrenages de traitement de fil lent à fil fin de 0,07 mm peuvent personnaliser les engrenages Cr12 avec un module de 0,8 pour les mécanismes de transmission de serrure de porte haut de gamme. Il adopte une structure de traitement monobloc en fil fin de 0,07 mm avec des rainures de verrouillage et a une durée de vie de plus de 100 000 fois.

Avantage en termes de performances

La technologie de coupe lente à fil fin de 0,07 mm est optimisée pour les engrenages avec un module de 0,3 à 2,0. L'avantage du diamètre du fil lui permet d'augmenter l'efficacité du traitement de 35 % par rapport au fil fin de 0,05 MM tout en garantissant la précision, et de réduire les coûts de 20 % par rapport au fil fin de 0,03 MM. Les principaux avantages se concentrent sur trois dimensions :

Le profil de dent du module moyen est contrôlable avec précision : un fil fin de 0,07 mm peut traiter de manière stable des engrenages avec des modules allant de 0,3 à 2,0, l'épaisseur minimale de dent traitée atteignant 0,12 mm. L'erreur de profil de dent est contrôlée à ± 0,004 mm, reproduisant avec précision la développante et corrigeant le profil de dent et d'autres structures, résolvant ainsi le problème de la « fluctuation de la précision du traitement par lots » pour les engrenages de module moyen.

- Traitement efficace et assurance de surface : La rugosité de surface des engrenages après traitement atteint Ra0,3 μm, répondant aux exigences de faible usure des transmissions moyennes et haut de gamme. La compatibilité des diamètres de fil réduit le temps de traitement d'une seule pièce de 25 % par rapport aux fils fins de 0,05 mm, ce qui le rend adapté aux commandes de production de masse avec une production mensuelle de plus de 3 000 ensembles.

- Traitement d'adaptation multi-matériaux : prend en charge le traitement de divers matériaux tels que l'acier au carbone, l'acier allié, l'acier inoxydable, l'alliage de titane, etc. Particulièrement adapté au moulage monobloc de structure composite. Engrenages avec nervures de renforcement et trous de goupille de localisation. L'erreur de cohérence du traitement des engrenages de traitement à fil lent à fil fin de 0,07 mm est ≤0,005 mm, ce qui réduit les coûts d'assemblage et de débogage ultérieurs.
