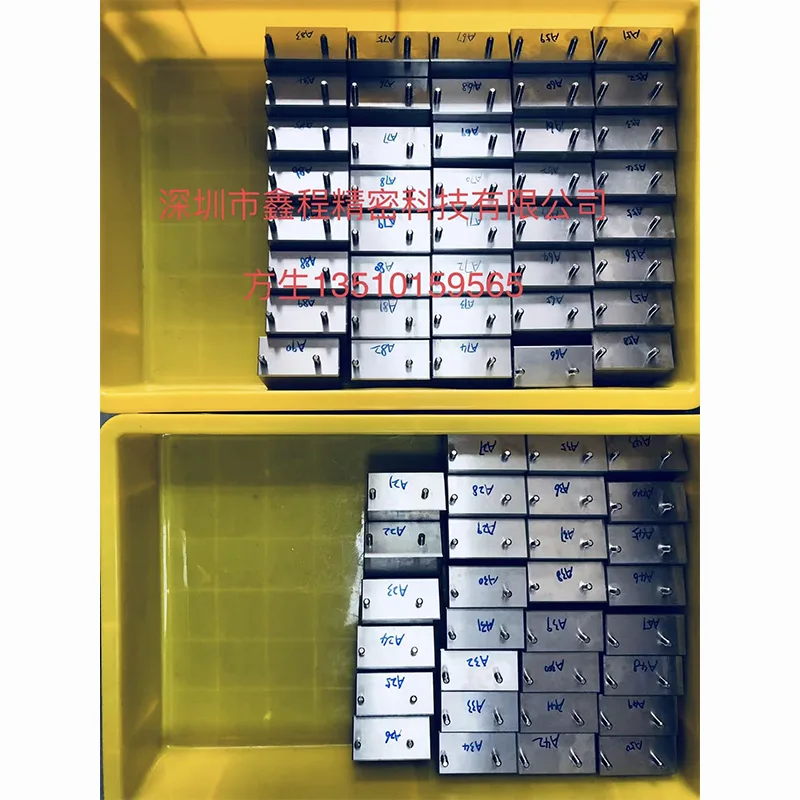

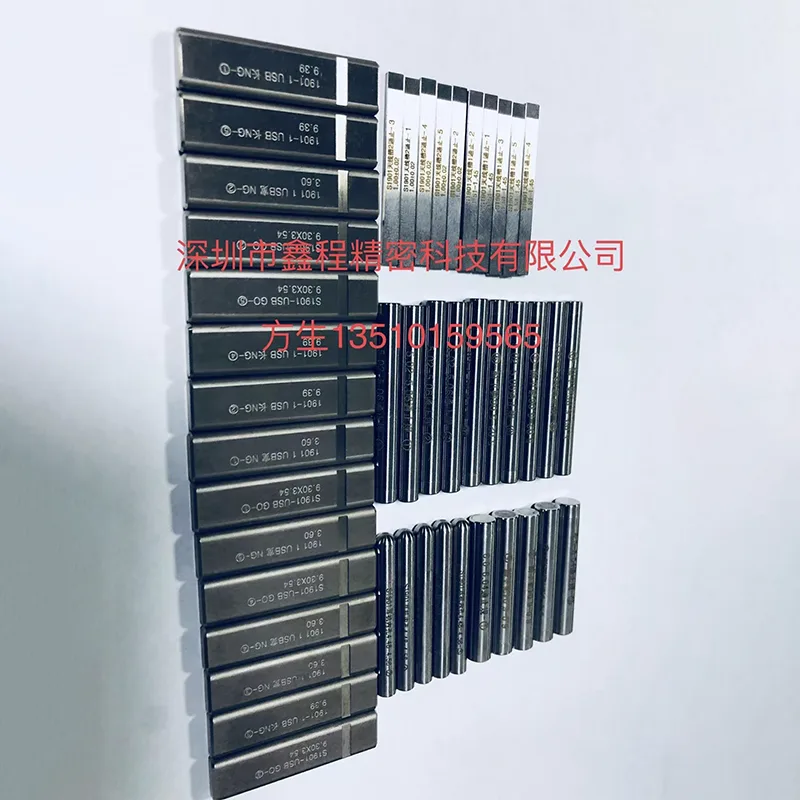

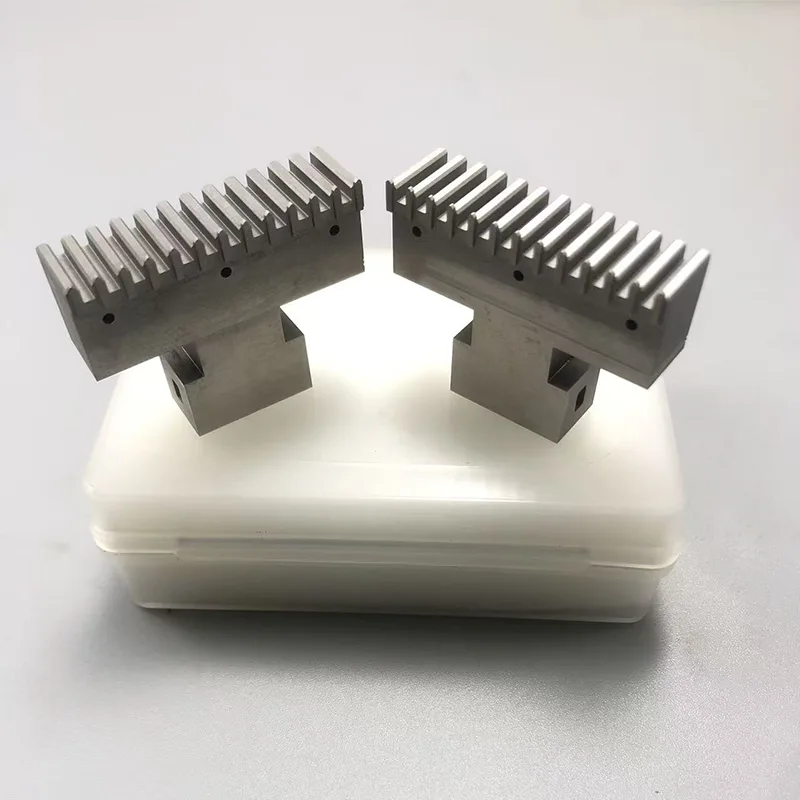

Pièces de jauge Go et No-Go

Adaptabilité à tous les scénarios : qu'il s'agisse de la détection de diamètres de micro-trous de 0,1 mm ou de la mesure de grands arbres supérieurs à 100 mm ; Qu'il s'agisse de l'inspection de surfaces lisses régulières ou de la mesure de structures spéciales telles que des filetages trapézoïdaux et des filetages spécifiques à l'aviation, une personnalisation précise est disponible.

Optimisation exclusive des conditions de travail : pour des scénarios spéciaux tels que les ateliers à haute température, les environnements humides et la détection à haute fréquence, des solutions exclusives personnalisées résistantes à l'usure, à la rouille et à la déformation sont fournies. Par exemple, dans les environnements à haute température, les matériaux en alliage résistant à la chaleur sont préférés pour prolonger de 2 à 3 fois la durée de vie des pièces de jauge Go et No-Go.

Contrôle précis des coûts : faites correspondre les qualités et les matériaux de précision selon les besoins pour éviter le gaspillage causé par des « spécifications élevées mais une faible utilisation », et en même temps réduisez les coûts unitaires grâce à la personnalisation des lots et à l'optimisation des processus.

Paramètre du produit

Solution de personnalisation des matériaux

En fonction de la fréquence d'utilisation, de l'environnement de test et du budget, Xincheng propose des pièces de jauge Go et No-Go de trois principaux types de matériaux pour votre sélection, qui subissent tous un traitement thermique professionnel pour garantir la dureté et la résistance à l'usure.

Type haute dureté et résistant à l'usure : carbure cémenté (HRC70-75), adapté à l'inspection à haute fréquence (plus de 50 fois par jour) et aux scénarios de pièces à haute dureté. Sa durée de vie est 2 à 3 fois plus longue que celle des matériaux ordinaires.

Type général de rapport coût-performance : acier à outils en alliage Cr12MoV, acier à matrice GCr15 (HRC58-63), répondant aux exigences conventionnelles des pièces automobiles, des machines générales, etc.

Type de scénario spécial : le laiton (HPb59-1) présente une excellente résistance à la rouille et convient aux scénarios sujets à la corrosion tels que les composants électroniques. Les alliages résistants à la chaleur conviennent aux conditions de travail à haute température

Personnalisation structurelle et fonctionnelle

Types structurels : jauges à tampon lisse (pour mesurer les diamètres de trous), jauges à anneau lisse (pour mesurer les diamètres d'arbre), jauges à filetage (y compris les filetages métriques/impériaux/trapézoïdaux), jauges cannelées, jauges coniques, etc.

Création de logo : une gravure laser personnalisable (y compris les spécifications, les tolérances et les numéros) est disponible, facilitant la gestion et la traçabilité de l'atelier

Optimisation de la sécurité : personnalisez les chanfreins (R0.1-R0.3) selon les exigences du dessin pour éviter que les arêtes vives ne rayent la pièce ou les opérateurs.

Domaine d'application personnalisé des pièces de jauge Go And No-Go

Bloc moteur personnalisé pour automobiles : jauge à bouchon lisse personnalisée de φ80 mm (qualité IT7, matériau en alliage dur) pour un certain constructeur automobile, adaptée à la détection du diamètre des trous du bloc-cylindres, temps de détection unique ≤ 3 secondes, volume d'approvisionnement annuel 500 ensembles

Capuchon de lampe LED personnalisé : capuchon de lampe G13 personnalisé et jauges d'arrêt conformément à la norme GB 1483-2008. Les formes d'onde des fils sont traitées par optimisation informatique pour répondre aux exigences d'inspection par lots des ampoules électriques.

Pièces d'aviation personnalisées : jauges d'aller et d'arrêt à filetage trapézoïdal personnalisées (qualité IT6) pour les entreprises aérospatiales, avec une erreur contrôlée à ± 0,003 mm et certifiées par les normes spécifiques à l'aviation.
