Buse de distribution de colle de haute précision

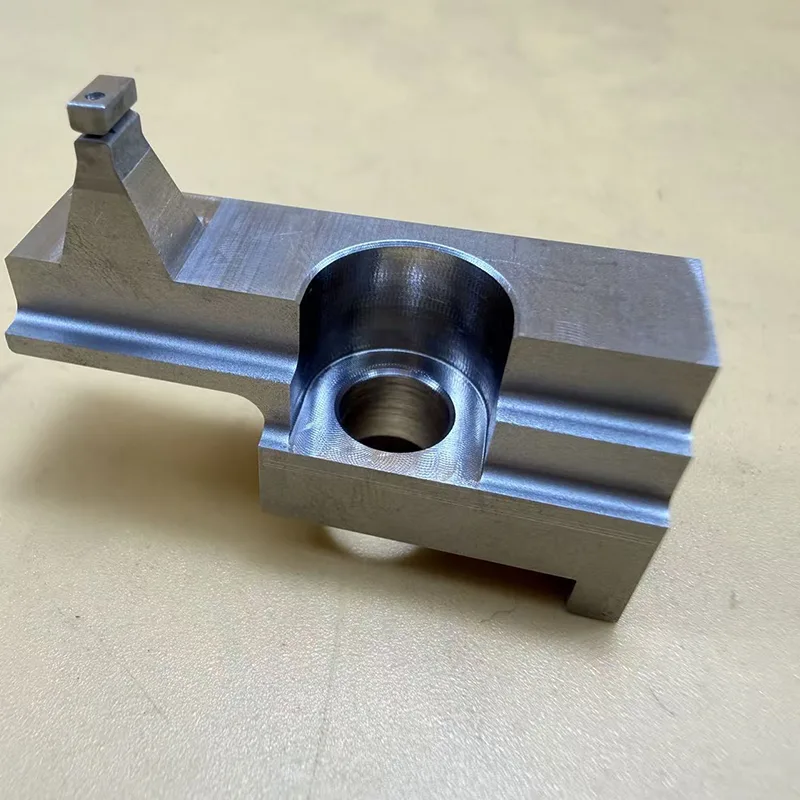

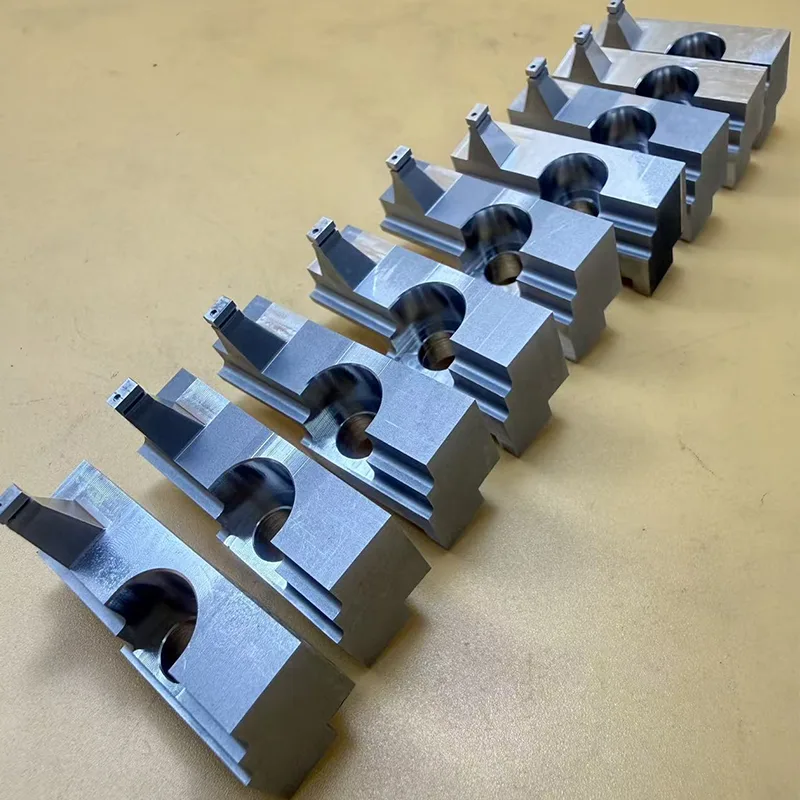

La buse de distribution de colle de haute précision est une buse de débit de précision spécialisée conçue exclusivement pour les équipements de distribution de colle automatisés. L'ensemble de l'unité est intégralement usiné à partir d'un seul bloc d'acier inoxydable SUS304. Ses canaux d'écoulement internes critiques et ses structures à micro-rainures sont traités à l'aide de la machine d'électroérosion à fil lent de précision MM35HP de Seibu, en utilisant un diamètre de fil ultra-fin de 0,07 mm et des techniques de découpe par décharge électrique pour former les micro-fentes complexes.

Les principaux défis de fabrication de ce produit résident dans ses micro-rainures ultra-étroites, ses sections à parois minces et ses structures à micro-canaux. Au cours du processus d'usinage, il est essentiel non seulement de garantir la précision dimensionnelle, mais également de maintenir la douceur des parois internes, la cohérence des micro-rainures, la stabilité de l'assemblage et, de manière critique, la stabilité de l'écoulement dans des conditions de fonctionnement prolongées.

Pour répondre à ces structures de distribution complexes, Xincheng utilise un processus rigoureux impliquant plusieurs passes de détourage, des contrôles de compensation précis et des paramètres d'usinage optimisés. Ce contrôle strict des tolérances dimensionnelles critiques garantit que le produit conserve des performances d'assemblage stables et constantes et des capacités de contrôle de débit précises, même pendant la production de masse.

Informations de base sur le produit

• Nom du produit : buse de distribution de colle de haute précision

• Matériau : acier inoxydable SUS304

• Processus d'usinage : EDM à fil lent, EDM de précision à base d'huile, Micro-EDM, Fraisage de précision

• Équipement d'usinage : Seibu MM35HP (électroérosion à fil lent), Sodick AP250L

• Capacités d'usinage : micro-rainures, micro-trous, fentes ultra-étroites, structures à parois minces, canaux d'écoulement de forme irrégulière

Caractéristiques structurelles du produit

Structure à micro-fentes

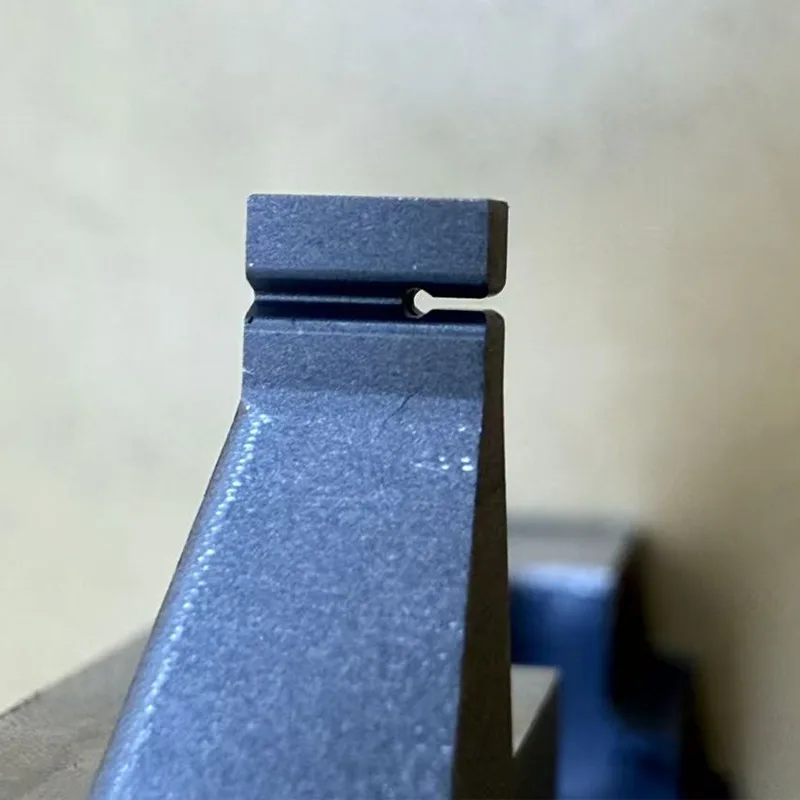

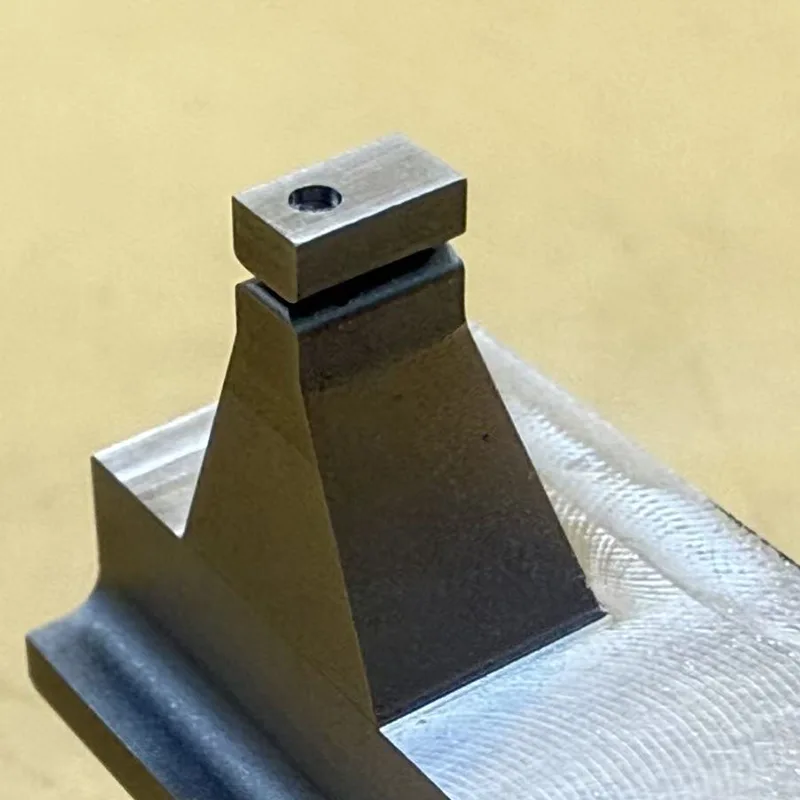

La partie supérieure du produit présente une structure de micro-rainures ultra-fine. Les exigences en matière de largeur de rainure sont extrêmement strictes, ce qui en fait un exemple typique de composant nécessitant un usinage EDM à fil lent de précision.

Les équipements de coupe à fil conventionnels rencontrent souvent des problèmes lors du traitement de telles structures, notamment des ruptures de fil, des effondrements de coins, des dimensions de fente instables, des surfaces internes rugueuses, des micro-bavures résiduelles et une déformation thermique.

Par conséquent, la buse de distribution de colle de haute précision est traitée exclusivement à l'aide d'un équipement d'électroérosion à fil lent de haute précision tout au long du cycle de fabrication, garantissant ainsi des largeurs de micro-rainures constantes, des bords intacts et des transitions uniformes des canaux d'écoulement.

Exigence de concentricité élevée pour les micro-canaux

Un degré élevé de concentricité et de précision de positionnement doit être maintenu entre le canal d'écoulement interne et la structure externe à micro-rainures. Si l’écart de concentricité est important, le processus de distribution réel est sujet aux problèmes suivants :

• Décalage de distribution

• Distribution inégale

• Fluctuation du débit

• Colmatage

• Fuite

Ainsi, lors du processus de fabrication, il est essentiel de contrôler simultanément la précision de positionnement des micro-rainures, le centrage des canaux d'écoulement, le parallélisme et la cohérence des points de référence de l'assemblage.

Contrôle de la finition de la surface des murs intérieurs

Bien que de nombreux produits puissent répondre aux spécifications dimensionnelles, si les canaux d'écoulement internes présentent des textures EDM trop profondes, des bavures résiduelles ou des microparticules adhérentes, le fluide distribué est sujet à l'adhérence aux parois, à la sédimentation ou même au colmatage lors d'une utilisation ultérieure.

Par conséquent, le processus de fabrication met l’accent principalement sur le contrôle :

• Energie EDM

• Nombre de passes de coupe

• Rugosité de surface

• Zones affectées par la chaleur

• Formation de micro-bavures

Défis d'usinage pour le matériau SUS304

Le SUS304 est un acier inoxydable austénitique typique ; bien qu'il possède une excellente résistance à la corrosion, il présente des défis importants dans le domaine du micro-usinage.

Cela est particulièrement vrai lors de l'usinage de fentes ultrafines, où des problèmes tels que le collage des fils du matériau, une décharge électrique instable, la génération de chaleur pendant l'usinage, la micro-déformation et la dérive dimensionnelle sont susceptibles de se produire.

Par conséquent, pour des produits de cette nature, la stabilité de l’équipement d’usinage et une vaste expertise en matière de processus sont d’une importance primordiale.

Capacité d'usinage pour des diamètres de fil ultra-fins (0,07 mm)

La région centrale des micro-rainures de nos buses de distribution de colle de haute précision est usinée à l'aide d'un diamètre de fil ultra-fin de 0,07 mm.

Par rapport aux fils de cuivre standards, cette approche implique :

• Complexité d'usinage plus élevée

• Une zone de décharge électrique plus petite

• Exigences plus strictes en matière de stabilité des processus

• Tolérances plus strictes pour le contrôle de la tension du fil

Xincheng s'est longtemps spécialisé dans l'électroérosion à fil de précision à vitesse lente ; nous avons accumulé une vaste expertise en usinage dans la création de micro-rainures, de micro-trous et de fentes complexes de forme irrégulière.

Avantages principaux du produit

• Contrôle dimensionnel au niveau du micron

• Consistance stable des micro-rainures

• Prend en charge les géométries complexes et irrégulières

• Résistant à la corrosion et aux environnements adhésifs

• Approvisionnement stable pour la production de masse

• Prend en charge le développement personnalisé pour les pièces non standard

Industries applicables

• Équipement de distribution automatisé

• Équipement d'emballage de semi-conducteurs

• Matériel de pulvérisation de précision

• Équipement microfluidique

• Matériel de manipulation de fluides médicaux

• Équipement de fabrication de batteries lithium-ion

• Industrie de l'emballage électronique

• Équipement d'automatisation de précision

Capacités de traitement à Xincheng

• Usinage EDM à fil lent de précision

• Coupe de fil de précision à base d'huile

• Coupe au fil microfin

• Usinage de micro-trous de précision

• Usinage de micro-rainures de précision

• Usinage de précision de pièces irrégulières

• Usinage de composants d'automatisme

• Personnalisation de pièces de précision non standards

• Usinage de structures complexes à parois minces

Pourquoi tant de clients passent-ils des commandes répétées ?

Pour des produits tels que la buse de distribution de colle de haute précision, ce qui intéresse vraiment les clients va bien au-delà de la simple esthétique.

Plus important encore, ils se concentrent sur :

• Stabilité une fois installé sur l'équipement

• Cohérence des débits de distribution

• Résistance au colmatage

• Uniformité entre les lots produits en série

• Si des réglages fréquents de la machine sont nécessaires pendant le fonctionnement

De nombreuses usines parviennent à « produire la pièce », mais rares sont celles qui parviennent à « assurer une stabilité à long terme et une cohérence d’un lot à l’autre ».

Et c’est précisément là que réside le véritable défi de l’usinage micro-fin par électroérosion à fil lent.

Pourquoi choisir Xincheng ?

Situé à Shajing, Shenzhen, Xincheng est adjacent au centre de fabrication de Chang'an, Dongguan.

Notre société est spécialisée dans la découpe EDM à fil lent de haute précision et dans l'usinage de microstructures complexes, au service des secteurs de la fabrication d'équipements d'automatisation, de semi-conducteurs, médicaux, électroniques et d'équipements haut de gamme.

Notre usine est équipée de machines de précision de pointe, notamment le Seibu MM35HP et le Sodick AP250L, nous permettant d'usiner de manière fiable des micro-rainures, des micro-trous, des composants à paroi mince et des géométries irrégulières complexes.

Nous proposons une fabrication sur mesure basée sur les dessins des clients, un traitement de pièces non standard et une chaîne d'approvisionnement stable pour la production de masse. Nous apprécions vos demandes !
