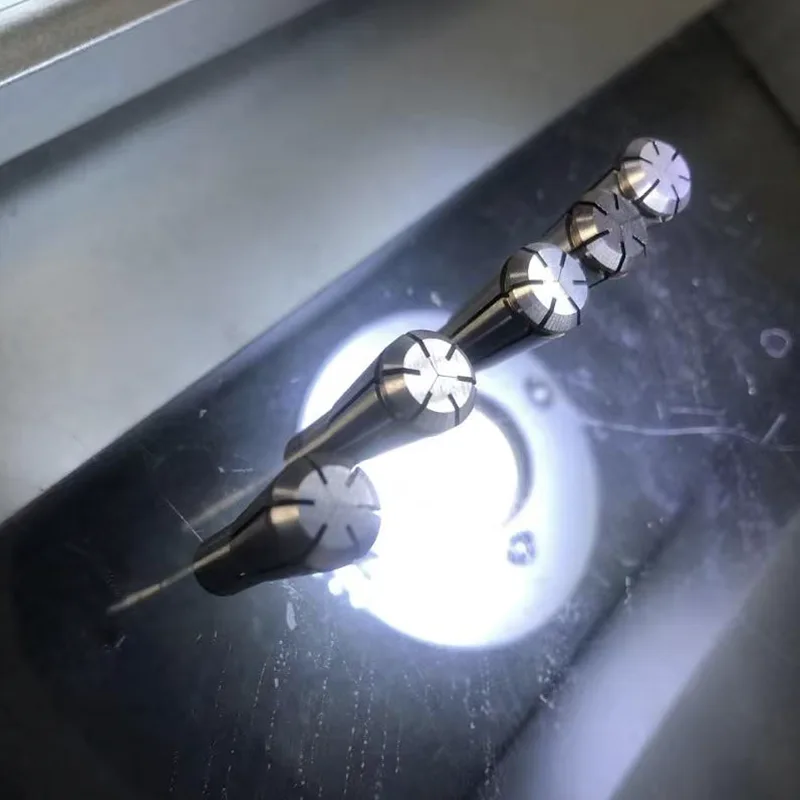

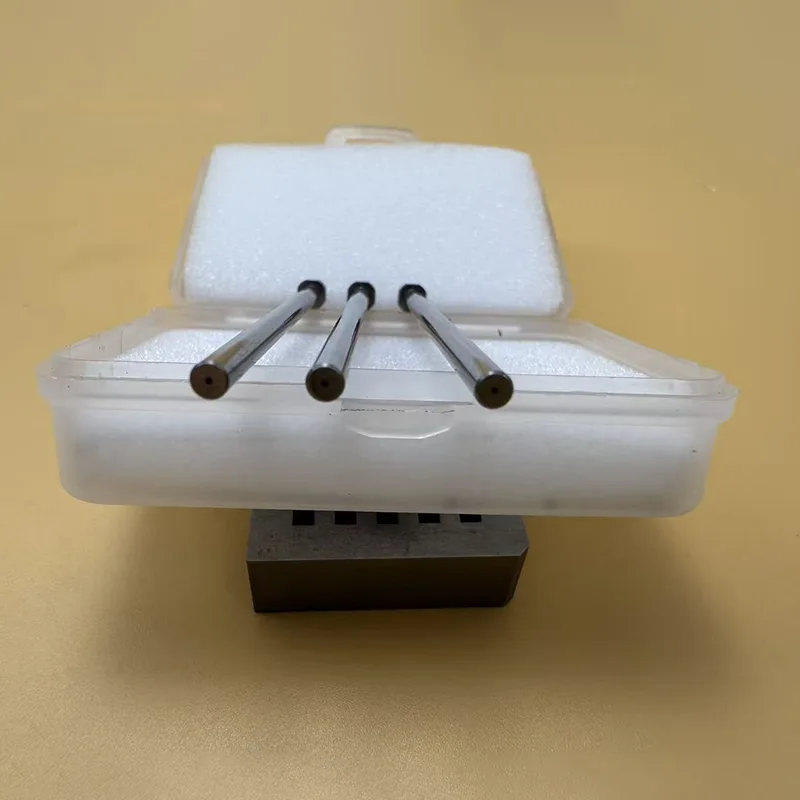

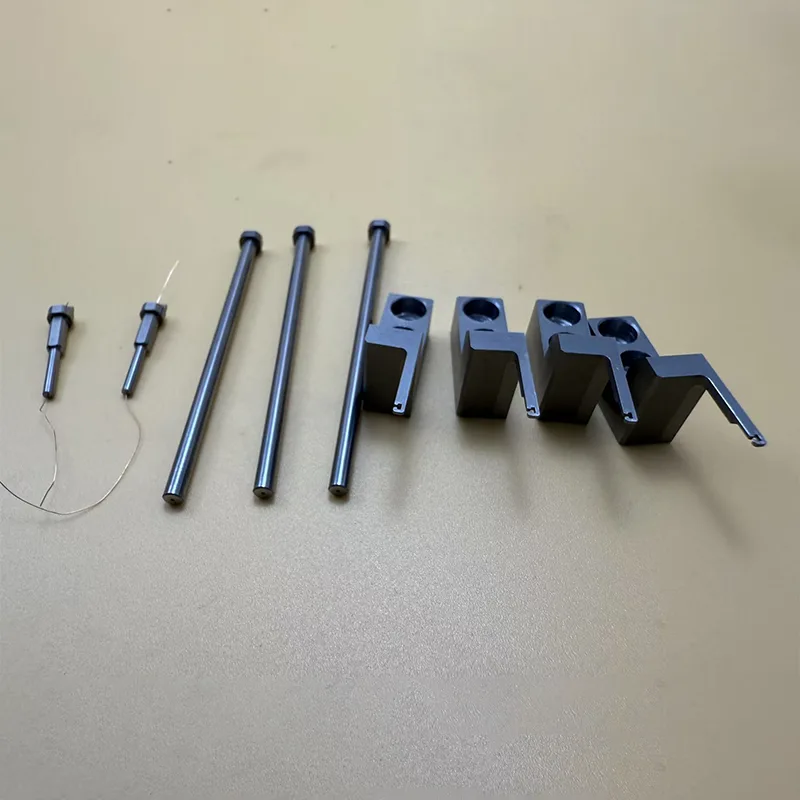

Pièces de buse de guidage en carbure de tungstène

Les pièces de buse de guidage en carbure de tungstène, également connues sous le nom de buses en fil de carbure de tungstène ou de broches de guidage en carbure de tungstène, sont des composants de guidage de précision fabriqués à partir des propriétés supérieures du carbure de tungstène. Leur fonction principale est de guider le fil en douceur à travers le fil, évitant ainsi tout dommage. Ce sont des composants clés garantissant la précision de la production dans diverses industries telles que le bobinage et le tréfilage.

Matériau du produit

Les pièces de buse de guidage en carbure de tungstène sont principalement constituées de carbure de tungstène de haute qualité (acier au tungstène). Certains produits sont utilisés en combinaison avec des structures auxiliaires telles que des bases en acier. Différentes qualités d'acier au tungstène conviennent à différentes applications. Par exemple, la nuance YG6X combine une bonne résistance à l'usure et une bonne ténacité, ce qui la rend adaptée au guidage de fils d'acier et de fils de métaux non ferreux ; La qualité YG8 offre d'excellentes performances globales et peut gérer la plupart des scénarios de traitement de fils conventionnels.

Performances du produit

Les pièces de buse de guidage en carbure de tungstène atteignent généralement une dureté de HRA90 ou supérieure, avec une résistance à la flexion atteignant jusqu'à 2 300 N/mm². Leur résistance à l'usure dépasse de loin celle de l'acier ordinaire et leur durée de vie est plus de 10 fois supérieure à celle des pièces en acier similaires. Ils maintiennent une dureté élevée même à 550 ℃ et ont un faible coefficient de dilatation thermique, garantissant la stabilité structurelle dans les environnements de production où alternent des températures élevées et basses. Après un traitement spécial, ils possèdent une certaine résistance à la corrosion et à l’oxydation, ce qui les rend adaptés à divers environnements industriels.

Conception structurelle

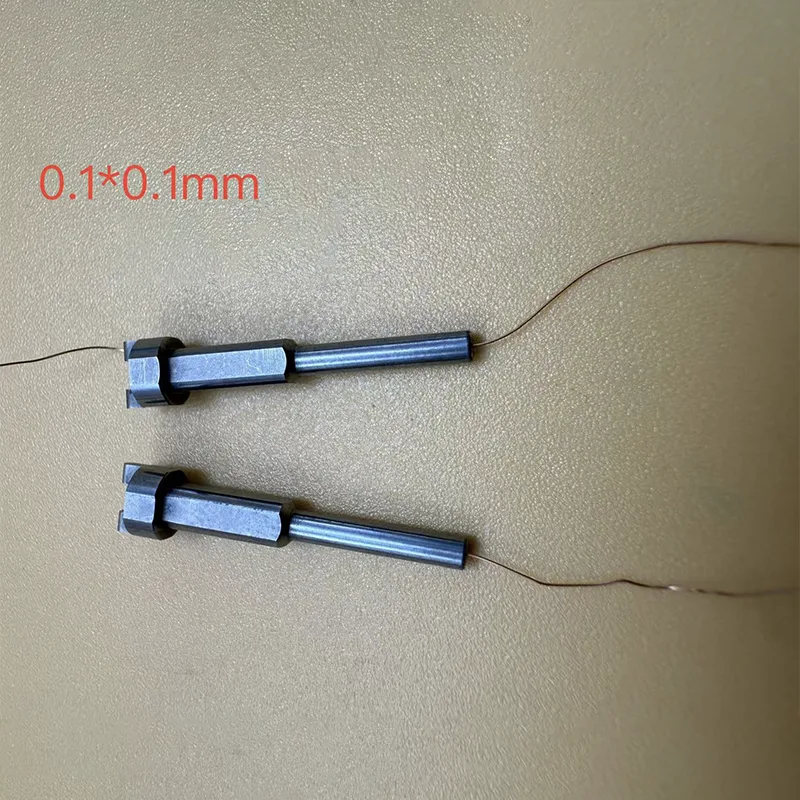

Les pièces de buse de guidage en carbure de tungstène sont principalement conçues avec une structure tubulaire, divisée en une section de serrage et une section de sortie. La section de serrage a un diamètre extérieur légèrement plus grand pour garantir une installation stable, tandis que la section de sortie a un diamètre de trou conçu pour correspondre aux spécifications du fil, avec une transition en douceur entre les deux. Le trou intérieur et les ports d'entrée/sortie aux deux extrémités sont scientifiquement conçus avec des arcs pour garantir un angle raisonnable pour le passage du fil et éviter les blocages. Certaines structures sur mesure à double trou, multi-trou et autres structures spéciales sont disponibles pour s'adapter à des processus complexes tels que l'enroulement multibrin.

Précision d'usinage

Grâce à plusieurs processus de meulage (grossier, moyen, fin et ultra-fin), la rugosité de la surface du trou intérieur peut atteindre Ra0,1 et est encore plus faible aux extrémités incurvées (Ra0,025). Les limites d'usinage peuvent atteindre un diamètre de trou ≥0,15 mm, une épaisseur de paroi ≥0,10 mm et des tolérances dimensionnelles contrôlées à moins de 0,01 mm. Avant de quitter l'usine, toutes les pièces sont soumises à une inspection complète au microscope électronique pour assurer une transition naturelle entre le trou intérieur et la courbure, garantissant ainsi un passage fluide du fil.

Scénarios d'application

Fabrication de moteurs et de moteurs : les pièces de buse de guidage en carbure de tungstène sont des composants essentiels pour les bobines de stator et de rotor d'enroulement dans les moteurs bobinés en série, les moteurs de ventilateur et les micromoteurs. Ils guident le fil émaillé avec précision lors du bobinage, évitant ainsi les rayures sur la couche isolante et garantissant la conductivité et la durée de vie des bobines du moteur.

Industrie de transformation des fils : dans la production de fils, de câbles et de fils en acier inoxydable, ils sont utilisés pour guider le fil pendant les processus de tréfilage et de transport. Le trou intérieur lisse réduit l'usure de la surface, garantissant un diamètre de fil uniforme et une surface lisse.

Autres domaines d'usinage de précision : Compatible avec les bobineuses automatiques CNC et autres équipements pour divers traitements de bobines de précision. Il peut également être appliqué à des processus spéciaux tels que l’enroulement parallèle multibrins de bobines. Certains modèles personnalisés peuvent même répondre aux besoins de guidage de fils avec des spécifications différentes de 1 à 500 mm.

Services de personnalisation pris en charge

Spécifications standard : Une variété de modèles standard sont disponibles sur le marché, avec des paramètres complets tels que le diamètre du trou, la longueur et le diamètre extérieur. Par exemple, certains modèles ont des diamètres de trou commençant à 0,15 mm et les dimensions extérieures peuvent couvrir une plage de 1 à 500 mm.

Nous prenons en charge les services de personnalisation : nous prenons en charge la personnalisation basée sur des dessins ou des échantillons fournis par l'utilisateur, y compris des diamètres de trous spéciaux, des structures irrégulières (telles que plates ou elliptiques) et des ports d'entrée/sortie de fil avec des courbures spécifiques. Certains fabricants ont des quantités minimales de commande faibles et peuvent également proposer des services de personnalisation en gros et de livraison rapide. L'offre totale peut répondre aux besoins d'achat de plus de 50 000 unités à la fois.
