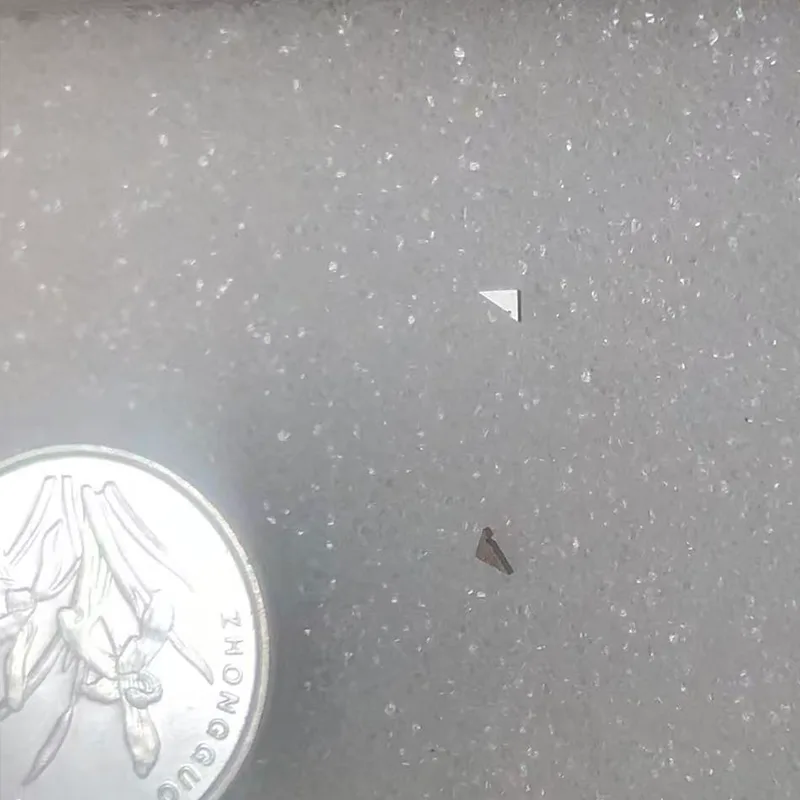

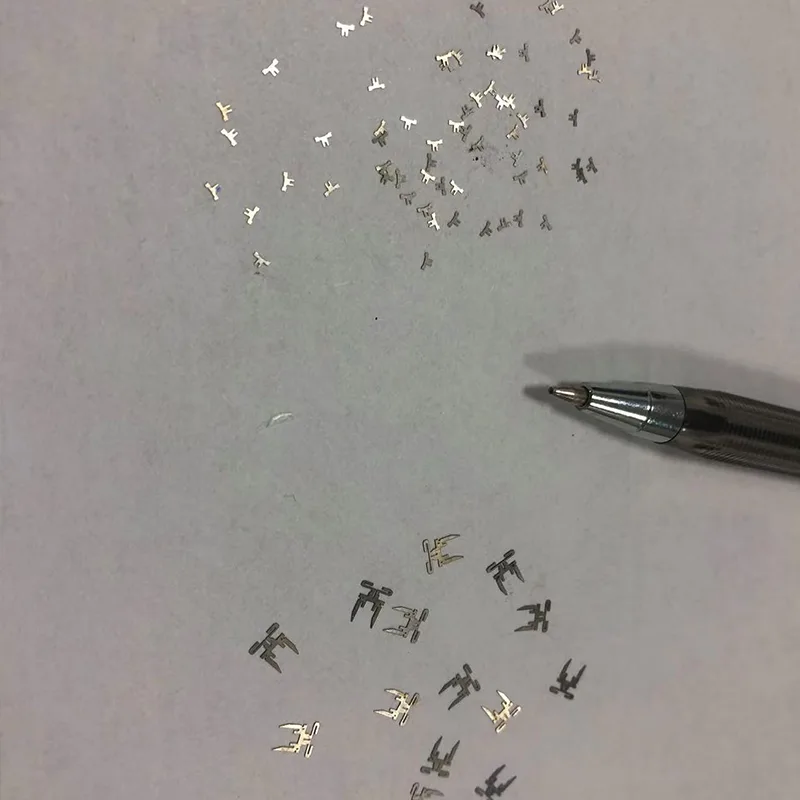

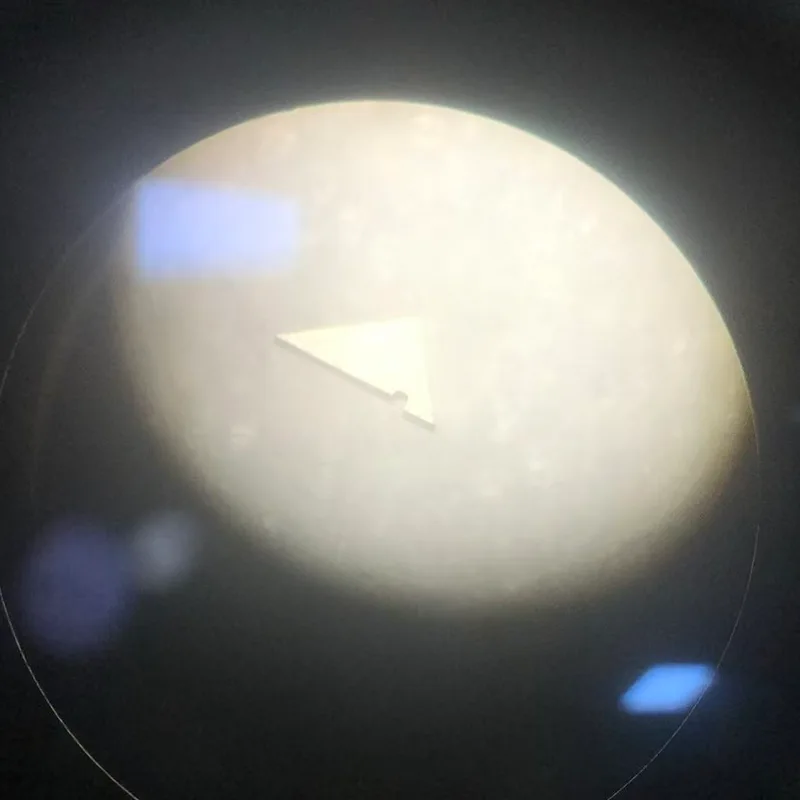

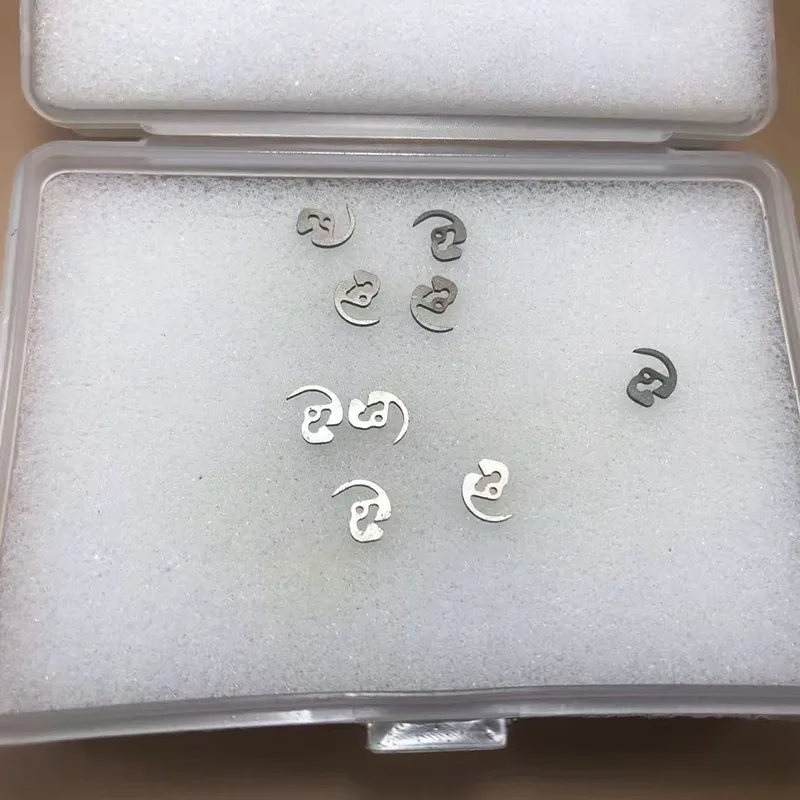

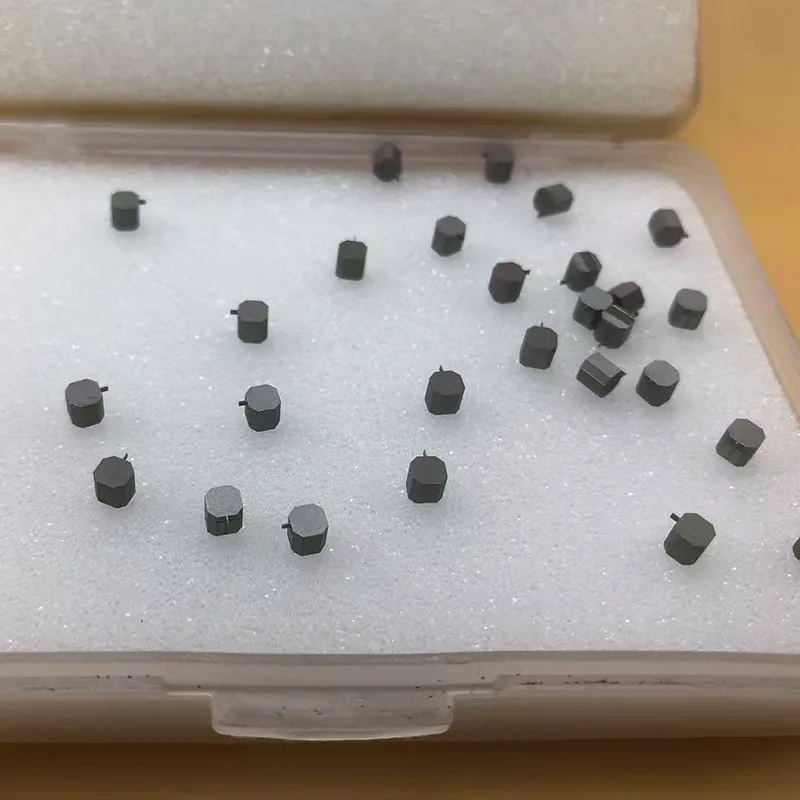

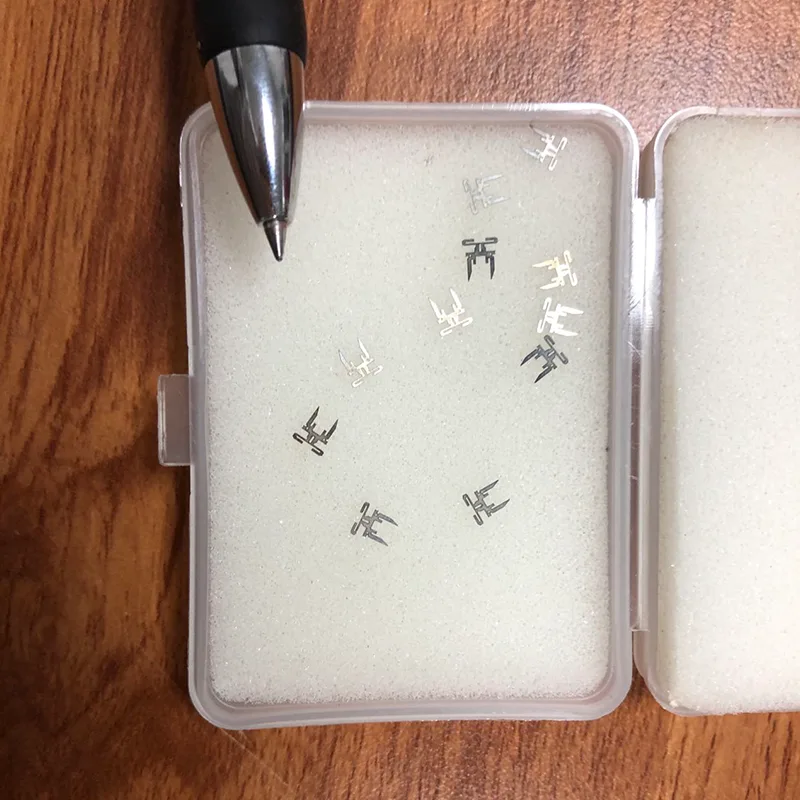

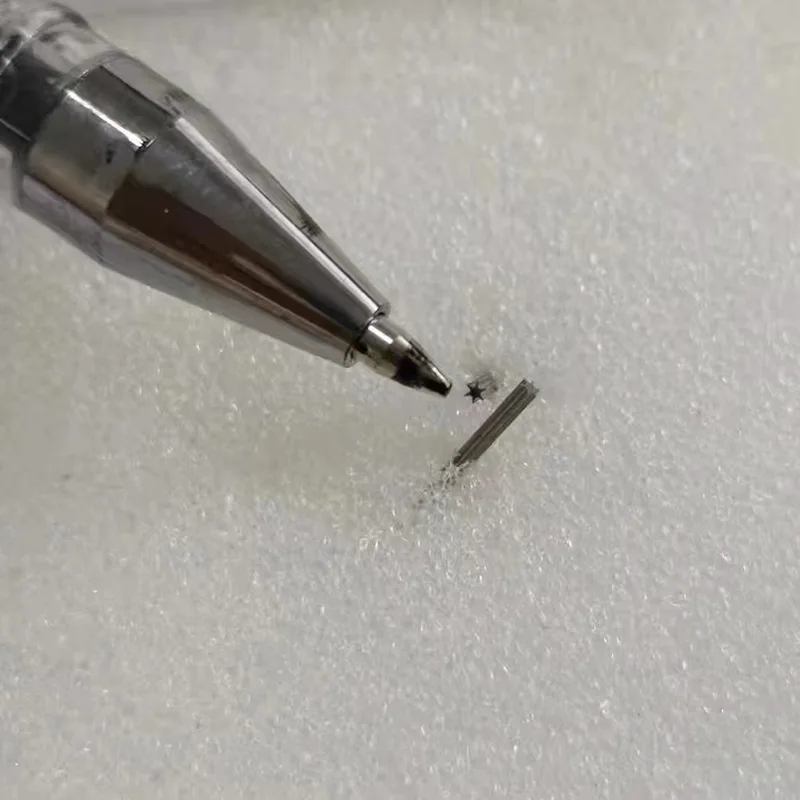

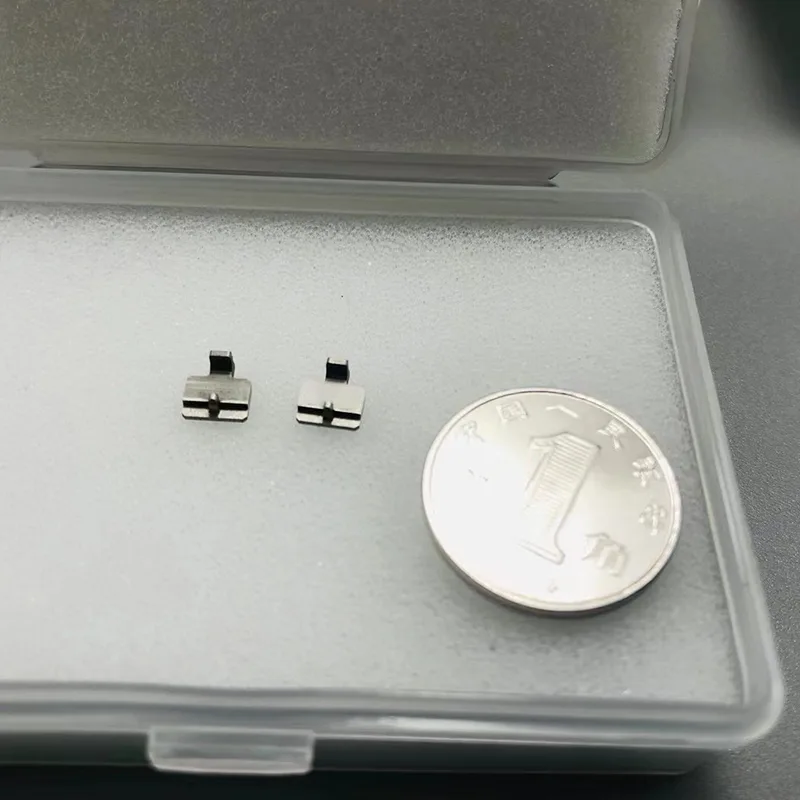

Dispositifs médicaux et pièces d'implants

La technologie d'usinage de précision pour les dispositifs médicaux et les pièces d'implants, avec son contrôle de précision au micron, sa capacité à former des géométries complexes et sa répétabilité stable des processus, est devenue une technologie de base pour la fabrication de composants de dispositifs médicaux et d'implants. Ces éléments sont directement liés à la précision du diagnostic médical, à la sécurité des interventions chirurgicales et à la compatibilité à long terme des implants avec le corps humain. Leur processus de fabrication doit répondre simultanément aux performances mécaniques, à la biocompatibilité et aux exigences réglementaires strictes de l’industrie, ce qui en fait un sous-domaine clé du secteur de la fabrication médicale haut de gamme.

Catégorie technologique

Les dispositifs médicaux et les pièces d'implants usinés CNC englobent deux catégories principales : « non implantables » et « implantables ». Le premier constitue le noyau fonctionnel des dispositifs médicaux, tandis que le second est un « composant de survie » qui remplace les tissus humains endommagés. Dans le domaine des équipements de diagnostic, sa précision détermine la stabilité opérationnelle des roulements rotatifs CT et l'uniformité du champ magnétique des bobines à gradient IRM ; dans le domaine des implants, sa précision géométrique affecte directement la durée de vie des articulations artificielles et l'effet d'ostéointégration des implants dentaires. Les données montrent que les composants d'implants fabriqués par usinage de précision CNC ont un taux de complications cliniques inférieur de plus de 60 % à ceux fabriqués par des méthodes traditionnelles, tout en augmentant simultanément le taux de localisation des composants de base pour les équipements médicaux haut de gamme à 45 %.

Propriétés clés des matériaux et compatibilité d'usinage

La sélection des matériaux est la principale étape de l’usinage CNC des dispositifs médicaux et des pièces d’implants. Il doit répondre simultanément à trois exigences majeures : la biosécurité, la compatibilité mécanique et la faisabilité de l’usinage. Les matériaux courants et leurs caractéristiques de compatibilité sont les suivants :

1. Matériaux métalliques : support de noyau pour implants

- Alliage de titane (qualité Ti-6Al-4V et ELI) : En tant que matériau privilégié pour les implants orthopédiques et dentaires, il présente une résistance à la traction de 860 MPa et une densité de seulement 4,5 g/cm³, alliant haute résistance et légèreté. De plus, il présente une excellente biocompatibilité, formant une liaison stable avec l’os humain. Lors de l'usinage CNC, des outils diamantés (taux d'usure ≤ 5 μm/h) doivent être utilisés, couplés à une vitesse de broche de 8 000 à 12 000 tr/min, pour éviter les problèmes de collage des outils causés par une mauvaise conductivité thermique du matériau, garantissant ainsi la précision du filetage et de la surface.

- Alliage Cobalt-Chrome (CoCrMo) : Adapté aux composants d'interface de friction des articulations artificielles, sa résistance à l'usure est trois fois supérieure à celle de l'alliage de titane et sa résistance à la corrosion répond aux normes ISO 10993. Les machines-outils CNC à cinq axes, grâce à l'usinage à angle de contact constant de l'outil, peuvent contrôler la rugosité de la surface à Ra≤0,4 μm, réduisant ainsi la génération de particules d'usure lors du mouvement des articulations.

- Acier inoxydable 316L : Utilisé pour les composants d'arbre des instruments chirurgicaux et les connecteurs des équipements de dialyse. Avec une teneur en carbone ≤0,03 %, après usinage CNC et traitement de passivation, une couche protectrice d'oxyde stable est formée, offrant une résistance à la corrosion des fluides corporels pendant plus de 10 ans. Pendant l'usinage, un mandrin magnétique est utilisé pour un serrage non destructif, ainsi qu'un liquide de refroidissement de qualité médicale pour éviter la contamination de la surface.

2. Matériaux polymères : privilégiés pour les composants fonctionnels

- PEEK (Polyetheretherketone) : Ses propriétés radiotransparentes en font un matériau idéal pour les dispositifs de fusion vertébrale, évitant les interférences des implants métalliques dans le diagnostic d'imagerie postopératoire. L'usinage CNC utilise un dispositif d'adsorption sous vide (précision de positionnement ≤ ± 2 μm) et la micro-découpe (profondeur de coupe ≤ 0,05 mm) contrôle la déformation thermique du matériau, garantissant ainsi la précision de l'ajustement intervertébral du dispositif de fusion.

- PTFE (polytétrafluoroéthylène) : utilisé pour les pistons de seringues et les joints de tubulures. Pendant le tournage CNC, la vitesse d'avance doit être réduite à 0,01-0,03 mm/tour pour obtenir une précision de surface Ra≤0,2 μm, réduisant ainsi les résidus de médicament et la résistance à la poussée.
